Au fils des switchage faits depuis 2002 j'ai eu ou réalisé des demandes spécifiques : qu'il s'agisse d'autre type d'interrupteurs ou de sorties audio et vidéo en plus; tout en tentant de réparer quelques switches ratés par des personnes m'ayant contacté. Mais aussi des essais et tests personnels, je propose d'en montrer quelques-uns avec une petite description des réalisations ou essais demandés ou personnels. Ces images proviennent de ma base de photos personnelle comprenant environ 2000 photos prises ici ou là lors des switches ou de la réalisation de tutoriels.
SNES switchée N°: 225. Réparation et fin d'un switch raté en 2003 avec interrupteurs d'origine. J'ai été recontacté par cette personne 10 ans après mon premier switch pour cette dernière :
SNES switchée N°: 9. Désactivation du dézonage utime pour du dézonage simple. Test personnel.
SNES switchée N°: 100. Console pour saisie vidéo de Nolife : Double sortie AV RGB, sortie RCA et Jack 3,5 audio, découpe du prot cartouche et intérrupteurs à l'avant. Probablement utilisée :
SNES switchée N°: 185. Sortie audio/vidéo RCA et Jack audio avec jonction coque-carte mère. Test de montage d'un type de fiche Jack 3,5 non retenu par la suite :
SNES switchée N°: 192. Double réparation d'une soudure raté d'une personne m'ayant contacté pour finir, patte N°:7 cassée à ras du CLK et piste coupée sous la patte N°:8 repiquée sur le la puce (CIC) F413 :
SNES switchée N°: 184. Réalisation de la partie switch et électrique uniquement sur carte mère PAL sur coque US repeinte par le propriétaire de la console. Plusieurs voyages « Propriétaire-Switch SNES » on été nécessaires pour mettre un terme au projet. Pose de LED au couleurs du logo sur socle plastique et plexi, démontable; changement de la LED Power par un modèle dit « Arc en ciel » à deux pattes. :
SNES switchée. Réparation pour le propriétaire de la console sur une patte cassée à ras de la puce. Switch réalisé par une autre personne mais qui n'a pas tenu. Grattage de la puce pour re-souder ce qui reste de patte. :
SNES switchée N°: 235. Pose de deux sorties vidéo en plus de l'existante, une en RGB et l'autre en composite. La difficulté a été de mettre une deuxieme sortie AV juste à côté de l'autre. Switches sur le dessus, semplable à la N°:100. Utilisée par la superplayeuse DamDam. :

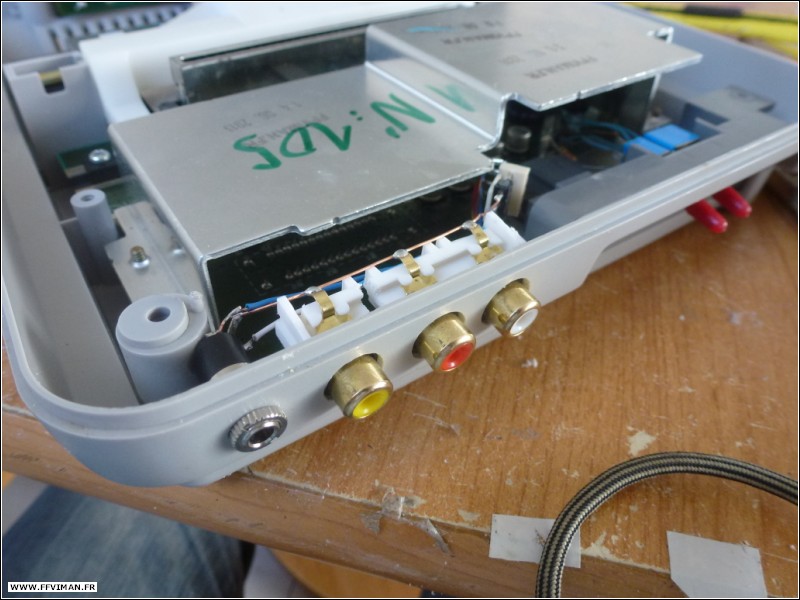

SNES switchée N°: 105. Console qui a subi plusieurs modifications au niveau de ces sorties. Installation d'une sortie audio RCA, puis ajout d'une sortie vidéo en composite. Changement de la fiche composite pour un modèle uniforme à la nouvelle sortie son RCA et ajout d'une prise Jack 3,5mm. Utilisée par Mario86 pour enregistrer des parties sur « Super Mario Kart ». :
SNES switchée N°: 267. Pose d'interrupteurs à glissière pour la discrétion et la non possibilité de mettre les interrupteurs à cause de la sortie RF, entre la sortie vidéo et l'entrée d'alimentation. Réalisée sur les Super Nintendo allemandes principalement. :
SNES switchée N°: 270. Ajout d'une sortie vidéo AV côte à côte plus RCA, switch à glissière sur l'arrière, sortie audio Jack 3,5. Console utilisée lors des championnats du monde de Super Mario Kart; branchée en péritel RVB sur un téléviseur cathodique pour les joueurs; sur une carte d'acquisition vidéo pour du streaming; en RCA sur un vidéo projecteur et en Jack sur un amplificateur audio dans la salle. Le tout étant démontable facilement. :
SNES switchée N°: 110. Pose de deux adaptateurs DIP14 vers SOP14 pour y tester des PIC16F630 tout juste programmés en vu d'un switchless Super-CIC et IGR. :
Demandes spéciales ? : Switch-SNES arobase ffviman point fr
